D10 – Gancho para test de caída
El D10 es un gancho para ensayo de caída por control remoto que libera hasta 10 toneladas. Permite soltar la carga en el aire de forma segura y a distancia cuando se da la orden, utilizando un doble control remoto y mejorar así el proceso de lanzamiento seguro.
Gancho para ensayos de caída por control remoto
El D10 es un gancho diseñado para liberar cargas de hasta 10 toneladas de manera automatica, segura y a distancia con el uso del control remoto. No es necesario escalar, uso de cuerdas o cables para dejar caer la carga. Libera la carga sin esfuerzo. Desde una distancia segura para el usuario.
Experimente la comodidad de nuestro sistema de liberación de carga automatizado haciendo su trabajo mas eficiente y seguro.
Vea el gancho en acción
¿Como funciona el Gancho para prueba de caída?
*Antes de utilizar el D10, asegúrese de que en la zona de transferencia y liberación de la carga no haya personal ni equipos que puedan verse afectados en caso de liberación de la carga.

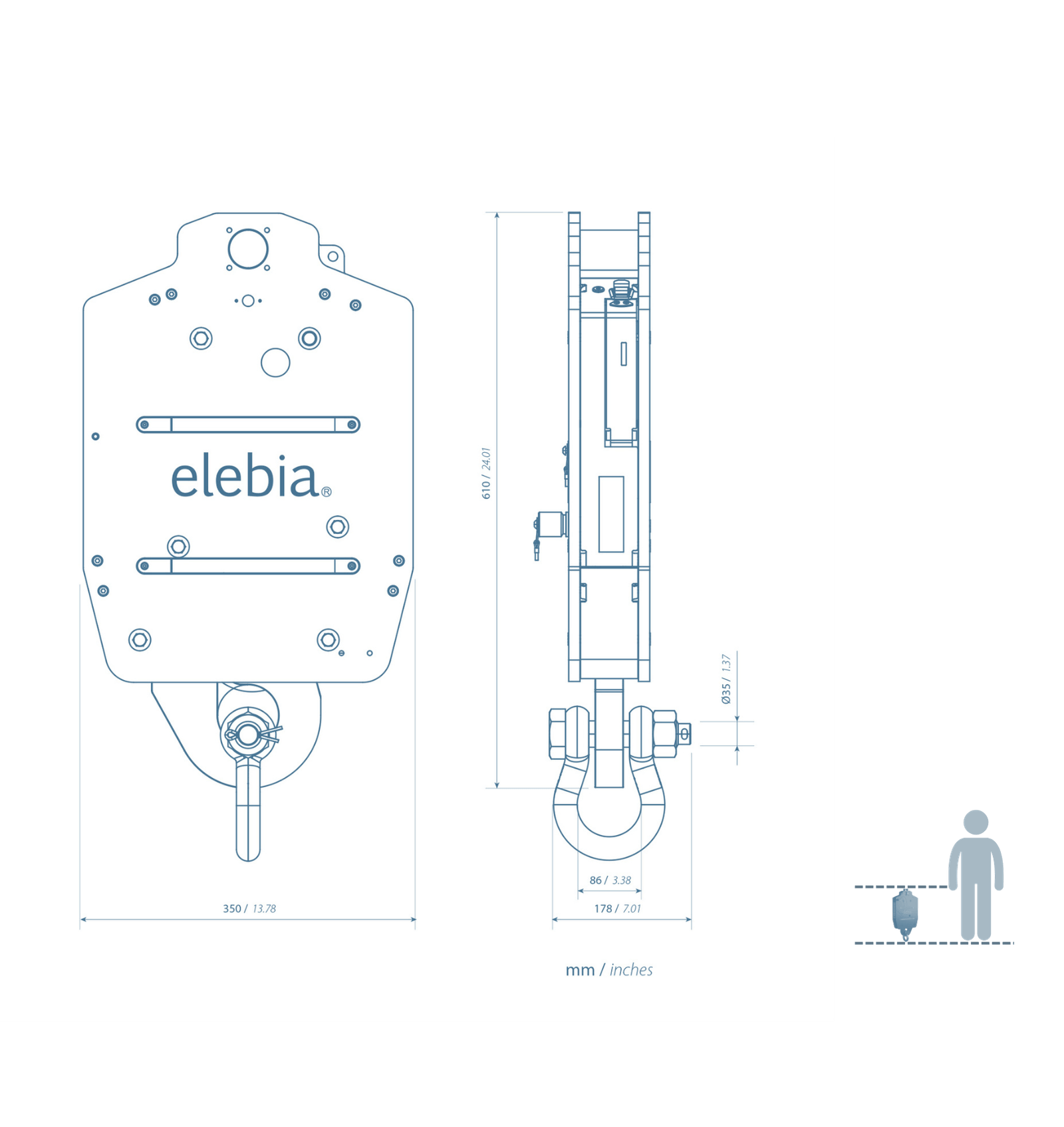

Más detalles de nuestro gancho D-10
El peso mínimo liberable es de 0 kg/0 lbs.*
LEDs
Indicador de estado
El color de los LED indica el estado del gancho.
Verde: D10 está abierto/desbloqueado
Rojo: Transición: ¡Cuidado! La carga está a punto de ser lanzada.
Azul: D10 está cerrado/bloqueado
Blanco: Batería baja
Célula de carga
(Muy pronto)
El D10 puede equiparse con una celda de carga para mediciones precisas de la carga durante el proceso de elevación.
Nuestras celdas de carga ofrecen lecturas rápidas y precisas, ofreciendo una vida útil más larga en comparación con otros sensores. Utilizada principalmente para pesar y prevenir sobrecargas, la célula de carga, cuando se combina con el control remoto, transforma nuestro gancho de prueba de caída automática en una báscula de pesaje sofisticada y precisa con funciones avanzadas.
Más información sobre la celda de carga
Specifications
| Carga nominal (Ln) | 10t |
| Clase de precisión | 0,5% |
| Carga muerta mínima | 0% Ln |
| Carga de servicio | 150% Ln |
| Límite de carga última | >400% Ln |
| Error total | < ±0,5% Ln |
| Error de repetibilidad | < ±0,2% Ln |
| Efecto de la temperatura en el cero | < ±0,2% Ln/ 5ºC |
| Efecto de la temperatura en la sensibilidad | < ±0,2% Ln/ 5ºC |
| Error de fluencia (30 min) | < ±0,1% Sn |
| Compensación de temperatura | -20 a +60 ºC |
| Temperatura de almacenamiento | – 40 a +95ºC |
| Límites de temperatura de servicio | -20 a +90 ºC |
| Voltaje de excitación | 3…15 V |
| Impedancia de entrada | 400 ±30 Ohm |
| Protección ambiental | IP66 |
| Material | Acero inoxidable |
| Prensaestopas + Cable blindado de 4 hilos | 5M |
Batería de Alta Capacidad
Con la batería de alta capacidad, una simple carga de 3 horas permite un día completo de productividad.
La batería permanece protegida de impactos accidentales ya que la cubierta de la ranura está protegida con un cerrojo de seguridad que protege la batería de caídas en caso de impacto.
Modo de Cierre Automático
El pasador de seguridad activa la función de cierre automático.
Para insertar el pasador de seguridad, el gancho debe cerrarse manualmente. Si el gancho está abierto, no se puede insertar el pasador de seguridad.
Una vez que el pasador de seguridad está correctamente insertado y girado para activar el sistema de cierre automático, se bloquea y no puede ser retirado durante el proceso de cierre.
Al modificar la posición del pasador de seguridad e insertarlo en la ranura inferior, el sensor de cierre automático se activa por sí mismo y da la orden de bloquear el pestillo de seguridad.
Descarga controlada con Doble Control Remoto
El Gancho para ensayo de caída de Elebia está diseñado para usarse con un sistema de doble mando a distancia.
Hemos elegido implementar una configuración de doble mando a distancia, empleando dos mandos emini para mejorar la mitigación de errores.
Utilizar frecuencias distintas para cada mando añade una capa adicional de seguridad, haciendo más difícil para posibles hackers interceptar y descifrar las señales.
La probabilidad de transmisión de órdenes involuntaria se reduce considerablemente, dada la necesidad de secuencias de botones precisas en cada mando dentro de parámetros de tiempo predefinidos.
Para una operación óptima, se recomienda asignar dos trabajadores separados para operar independientemente cada mando.
Grillete
Nuestro Gancho para prueba de caída se suministra con un grillete. El Grillete de Arco Green Pin® BN es un grillete de arco con un perno de seguridad. El grillete ofrece una doble seguridad (pasador dividido y perno de seguridad) que previene el desenroscado accidental del perno.
| Material | arco y perno de acero de alta tensión, Grado 6, templado y revenido |
| Factor de Seguridad | MBL equivale a 6 x WLL |
| Acabado | galvanizado por inmersión en caliente |
| Rango Temp. | -40°C hasta +200°C |
| Diámetro del Perno | 35mm. / 1,37in. |
| Certificación | 2.1 / 2.2 / 3.1 / MTCa / ABS PDA / ABS MA / |
| DNV 2.7-1a / DNV 2.7-1b / DNVGL-ST-0378 / CE | |
| Norma | N 13889 y cumple con los requisitos de rendimiento de |
| US Fed. Spec. RR-C-271, Tipo IVA, Clase 3, Grado A. | |
| Desde 2 t en adelante, estos grilletes cumplen con ASME B30.26 |
Normas Regulatorias
El D10 de elebia certifica con las siguientes normas regulatorias:
| EN ISO12100:2012 | EN 61000-6-4:2002 |
| EN 61000-6-2:2002 | EN 60204-1:2007 |
Directiva sobre Seguridad de las Máquinas (D2006/42/EC).
Directiva EMC (2014/30/EU).
Directiva de Baja Tensión (2014/35/EU).
Directiva de Equipos Radioeléctricos (2014/53/EU).
Aseguramiento de la Calidad de Producción de acuerdo con ISO9001.
Número de Certificación de Diseño de Construcción ARIB 203-JN0689.
Identificador FCC 2ACLHEVO para Clase de Equipo: Sistema de Transmisión Digital.
Cada mecanismo se entrega con el sello CE y una declaración de conformidad CE.
elebia es miembro de F.E.M. (Federación Europea de Manejo de Materiales).
