eLINK: Более безопасные процессы подъема через автоматизацию
eLINK — это централизованная система сбора и управления данными, основной функцией которой является управление подъемными крючками как индивидуально, так и группами через веб-приложение. Возможности ввода/вывода eLINK позволяют автоматизировать кран с использованием датчиков крючков. Все это происходит быстро, гибко и просто. Система может использоваться для повышения производительности, улучшения безопасности, обслуживания и отслеживания…
Функции eLINK
eLINK: Центральная система сбора данных и управления
Одноплатный компьютер (SBC)
Центральная система сбора данных и управления
Общается с пользователем через веб-интерфейс приложения
Позволяет пользователю просматривать и контролировать состояние различных подъемных гаков
Устанавливается в электрической панели крана.
С поддержкой Wifi, bluetooth, CANbus и возможностью подключения модуля 4G (оба являются опциональными)
Преимущества eLINK
Безопасность
Elink позволит поднять нагрузку только при выполнении условий безопасности.
Автоматизация
Автоматизация крана и гака
Обслуживание
Мониторинг, диагностика, поддержка, сервис, профилактическое обслуживание
Журнал данных/Мониторинг
Журнал событий, анализ данных, показатели продуктивности.
Как это работает?
Выберите один из элементов, чтобы увидеть его функцию.
Communication with the user
Using a web application connected to any mobile device, be it PC, tablet and/or smartphone
Compatible with Windows, MacOS, iOS & Android Operating Systems.
· eLINK serves a Web App
· users can connect using Wi-Fi, Bluetooth, 4G
· local or global access
· user & password login
· different profiles/access levels (user, admin, service, factory)
Communication with Elebia lifting hooks
Via radio communication
The eLINK gives and receives all the info from the
hooks, and has full control of the hooks.
(orders and set up parameters, etc...)
Elebia Remote Control
Elebia Remote Control
The automatic lifting hooks can be controlled using either the eMAX or eMINI remote controls (one or many).
Remote Control
Crane Remote Control
The automatic lifting hooks can also be controlled using the crane's OEM controls, either remote or pendant.
Communication with the crane's elements
Crane control by CANbus or 4 output dry contacts
User defined logical rules, using the hook's sensor information, can be used to automate hooks and crane behaviour.
The eLINK
Central Data Acquisition and Control System

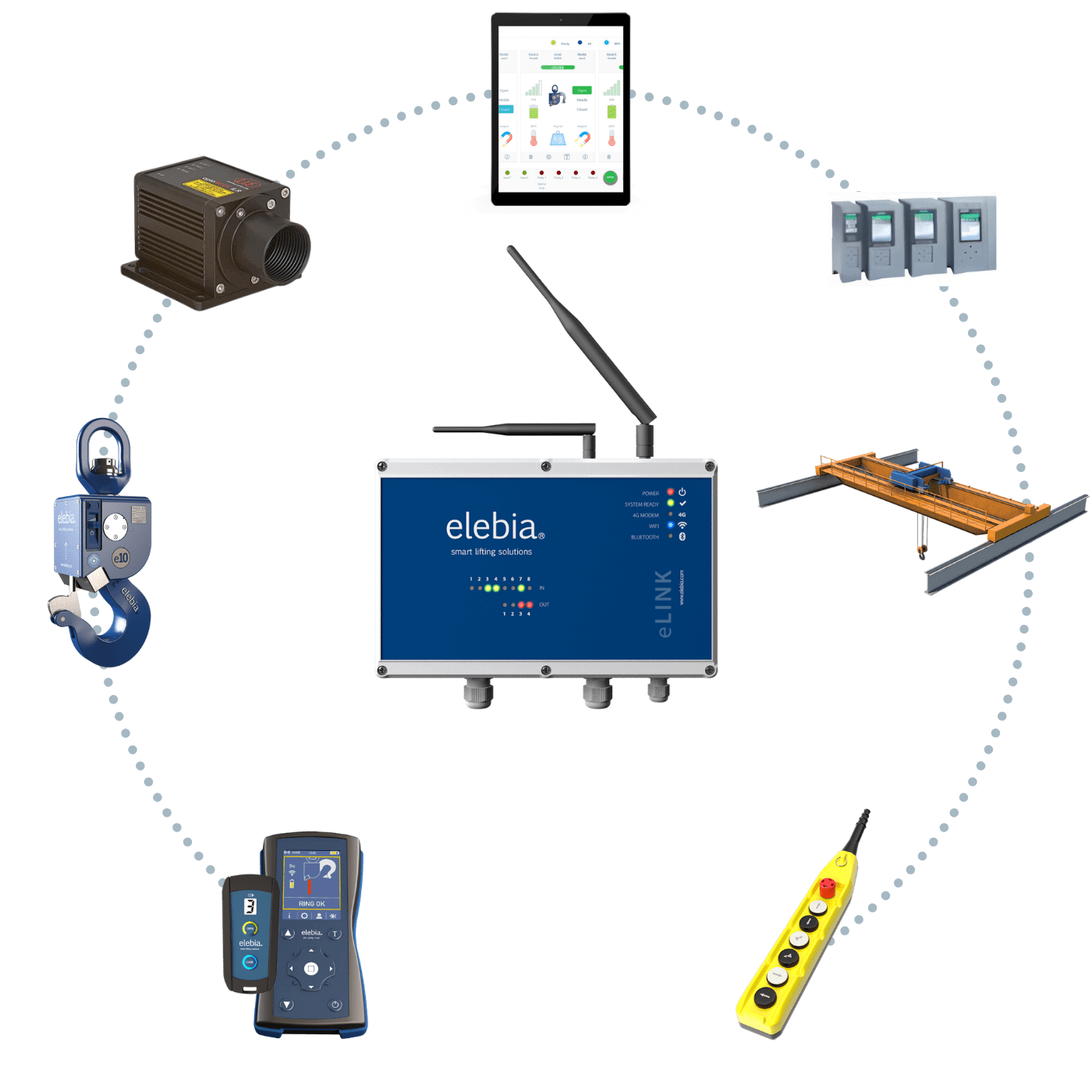

The eLINK is a central control and data acquisition system that has three communication channels: with the user through a web application connected to any mobile device, be it PC, tablet and/or smartphone; with the elements of the crane through 8 input channels and 4 output channels; and with the lifting hooks through radio communication.
В деталях
Характеристики eLINK
| Одноплатный компьютер | _____ | Cortex-A17 Quad-core SoC* |
| Радиосвязь | _____ | 868.95 / 904 / 917.5 / 924.1 МГц |
| CANbus | _____ | Опционально |
| Входы | _____ | 8 сухих контактов |
| Выходы | _____ | 4 реле контакта. Макс 1А |
| Модуль 4G | _____ | Опционально |
| Часы реального времени (RTC) | _____ | Да |
| Внутренняя память | _____ | 32 ГБ |
| Кнопочная батарея для RTC | _____ | CR2032 |
| Источник питания | _____ | 110/230Vac; 48Vcc/24Vcc |
| Wi-Fi | _____ | 802.11 b/g/n |
| Bluetooth | _____ | 4.2 +EDR |
| Код IP | _____ | IP65 |
| Диапазон температур | _____ | -20ºC до 60ºC |
| RF антенна | _____ | 862 до 930 МГц / 50 Ом |
Централизованная система сбора и управления данными
eLINK — это центральная система управления и сбора данных, которая имеет три канала связи:
- с пользователем через веб-приложение, подключенное к любому мобильному устройству, будь то ПК, планшет или смартфон
- с элементами крана через 8 входных каналов и 4 выходных канала
- с подъемными крючками через радиосвязь.
Он устанавливается в панель крана, что позволяет нам напрямую выполнять необходимые подключения элементов крана, которые мы хотим контролировать (например, блокировка), используя 8 входов и 4 выхода, управляемых реле.
Основная функция работы — управление подъемными крючками, как индивидуально, так и группами, через веб-приложение. Это позволяет пользователю выполнять различные логические функции через входы и выходы, подключенные к eLINK, с целью улучшения управления различными сценариями, которые необходимо управлять. Устройство само генерирует файл журнала, который информирует обо всех событиях, которые происходят во время работы eLink, сохраняя каждое событие с датой и временной меткой благодаря часам реального времени, которые содержит устройство.
Связь с пользователем
Выберите элемент изображения, который хотите идентифицировать.
Radio strenght
Battery level
Temperature
Weight
magnet sensor
Hook status
Hook settings
Hook info center
Tare/ Gross/ New weight
Relay status
Input status
Radio strenght
Radio strenght
Hook status
Hook status
Battery level
Battery level
Weight
Weight
Temperature
Temperature
magnet sensor
magnet sensor
Hook info center
Hook info center
Tare/ Gross/ New weight
Tare/ Gross/ New weight
Hook settings
Hook settings
- eLINK обслуживает веб-приложение
- локальный или глобальный доступ
- вход с именем пользователя и паролем
- разные профили/уровни доступа
- локальное или глобальное подключение
- локальное соединение через Wi-Fi (или Bluetooth)
- удаленное соединение: Интернет или 4G (опционально)
- совместимость с Windows, MacOS, iOS и Android
позволяет контролировать крючки:
link hooks
set up hooks
доступ к статусу крючка
доступ к журналам крючка
управление крючками (открыть/закрыть)
позволяет контролировать eLINK:
настройка eLINK
настройка логических правил
настройка реле
set up inputs
Связь с элементами крана
Управление краном через CANbus или 4 выхода
Логические правила, определяемые пользователем, с использованием информации датчиков крючка могут использоваться для автоматизации поведения крана, что обеспечивает более безопасный подъем с помощью крючков Elebia.
примеры: (среди многих других возможностей)
– если крючок №1 не полностью открыт/закрыт, то заблокировать кран.
– если крючок №1 перегружен, то заблокировать кран и подать сигнал тревоги.
– если крючок №1 и крючок №2 не в одном состоянии, то заблокировать кран.
– если температура крючка №1 >80ºC, то подать сигнал тревоги.
