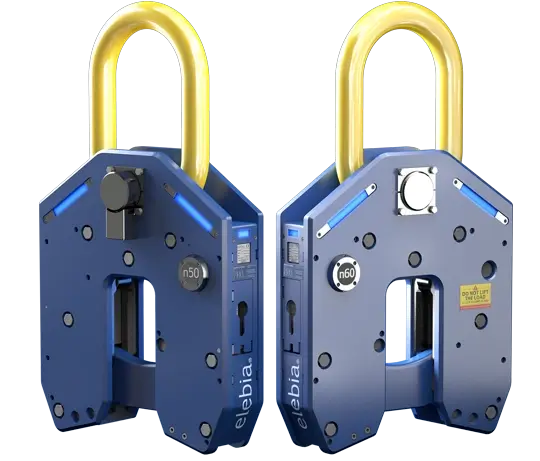

Gancio di Sollevamento NEO50/NEO60 – Big Just Got Bigger!



Il gancio di sollevamento NEO50 ha un limite di carico di lavoro (WLL) di 50,000kgs./110,023lbs.

Fattore di sicurezza di 4:1.

__________________________________________________________________________________

Il gancio di sollevamento NEO60 ha un limite di carico di lavoro (WLL) di 60,000kgs./132,277lbs.

Fattore di sicurezza di 3:1.

La durata del gancio di sollevamento NEO60 è limitata a 20,000 cicli. (UNE-EN 13155:2004+A2).

Il gancio di sollevamento NEO60 porta un contatore elettromeccanico per la registrazione dei cicli.

Come Funziona?

Il NEO50/NEO60 raggiunge i punti di sollevamento e quando la levetta di sicurezza
entra in contatto con il punto di sollevamento, l’operazione di chiusura ha inizio.

Quando il sensore del gancio NEO riconosce che il gancio si trova nella posizione di chiusura, questo si blocca automaticamente,
con lo stato del LED che passa da verde (aperto) a rosso (stato intermedio), e infine blu (chiuso).

È allora che il carico è pronto per essere sollevato e trasportato.

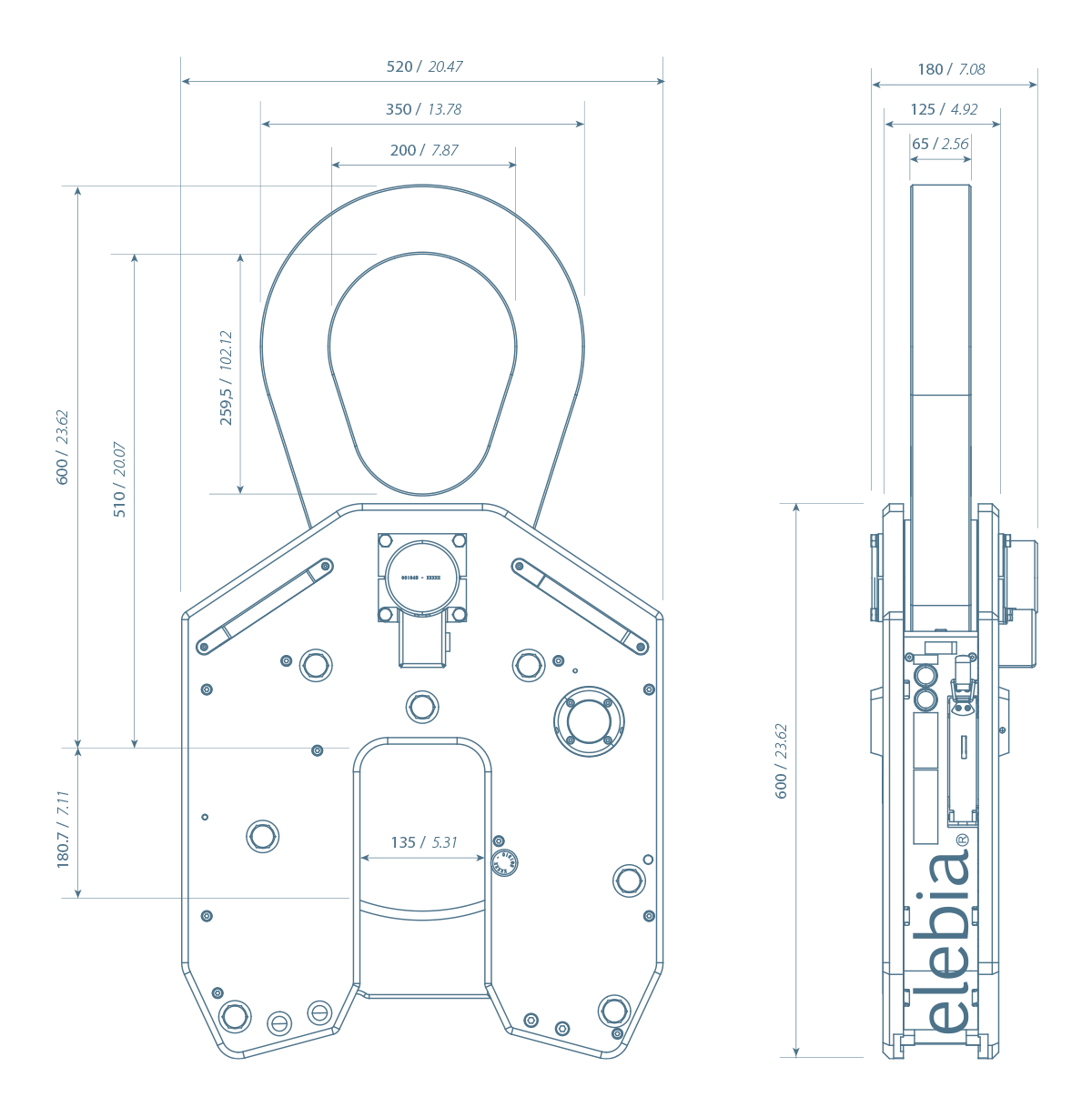

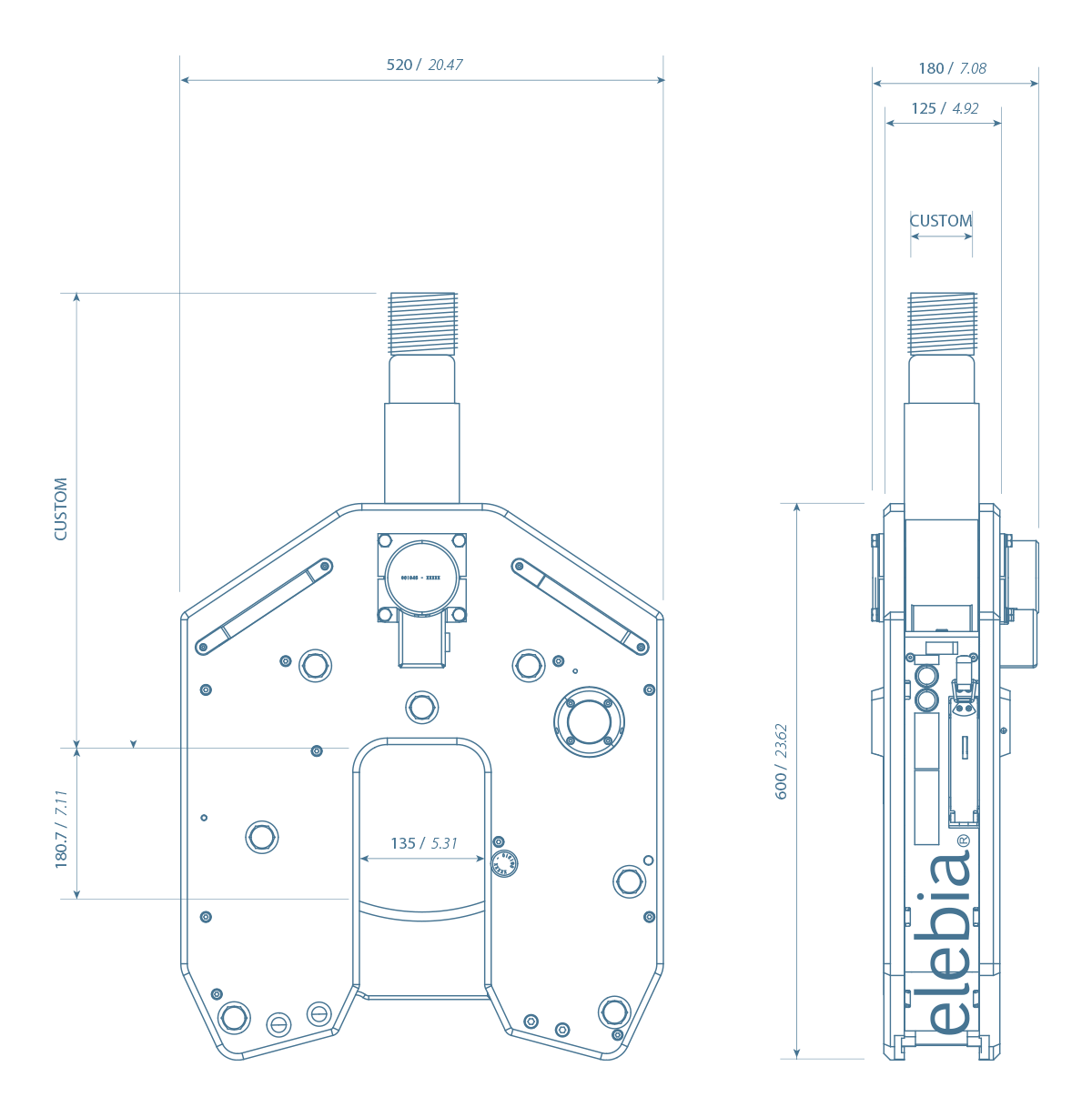

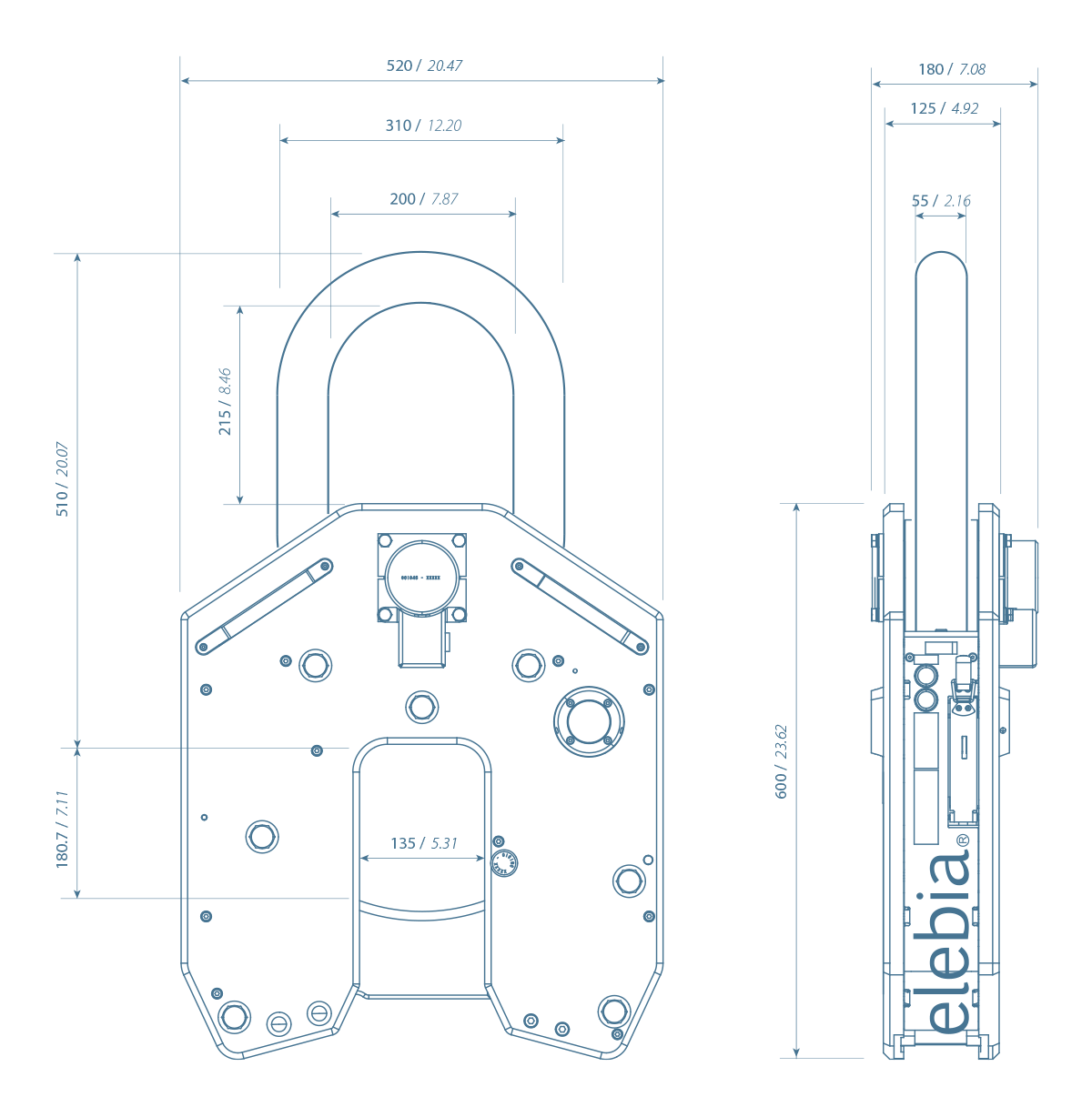

In Dettaglio

Gancio di Sollevamento NEO50/NEO60
Gancio di Sollevamento NEO50/NEO60
Gancio di Sollevamento NEO50/NEO60
Gancio di Sollevamento NEO50/NEO60

Il peso massimo rilasciabile va da 13 a 17 kgs./28 a 37 lbs.*

* Per valori superiori contattare l’ufficio commerciale.



Indicatore di Stato LED

Oltre al suo design a prova di guasto, come il resto dei nostri prodotti di sollevamento, il gancio NEO possiede inoltre un
indicatore di stato LED ad alta luminosità, una misura di sicurezza aggiuntiva che mostra in ogni momento lo stato del
gancio mediante uno schema luminoso a quattro colori con codice cromatico visibile dalla posizione dell’operatore.

Verde: Gancio di Sollevamento Aperto / Rilasciare il Carico
Rosso: Stato Intermedio: Non Sollevare il Carico!
Blu: Gancio di Sollevamento Chiuso / Sollevare e Trasportare il Carico
Bianco: Batteria Scarica



Ganci di sollevamento a rilascio remoto

Batteria Intelligente

Non dovrai più preoccuparti che finisca la batteria con la tecnologia
ricaricabile Li-Ion della batteria ad alta capacità di gancio NEO50/NEO60.

Se il NEO50/NEO60 è in modalità Riposo Intelligente, i suoi componenti elettronici e l’indicatore
di stato LED non si attiveranno finché il gancio non entra in contatto con il carico dei
punti di sollevamento, migliorando l’efficienza della batteria e il consumo d’energia.

La copertura della scanalatura è protetta da un blocco di sicurezza
che protegge la batteria dalle cadute in caso di impatto.

Mediante il controllo remoto eMAX, i componenti elettronici del gancio di sollevamento
possono essere configurati in modo che quando la carica della batteria è inferiore
alla soglia programmata dall’utente, il gancio può soltanto essere aperto.
Con questa soglia, anche quando la batteria è quasi scarica,
potrai sempre aprire il gancio di sollevamento e rilasciare il carico.



Gancio di sollevamento remoto



Always On/Smart Nap

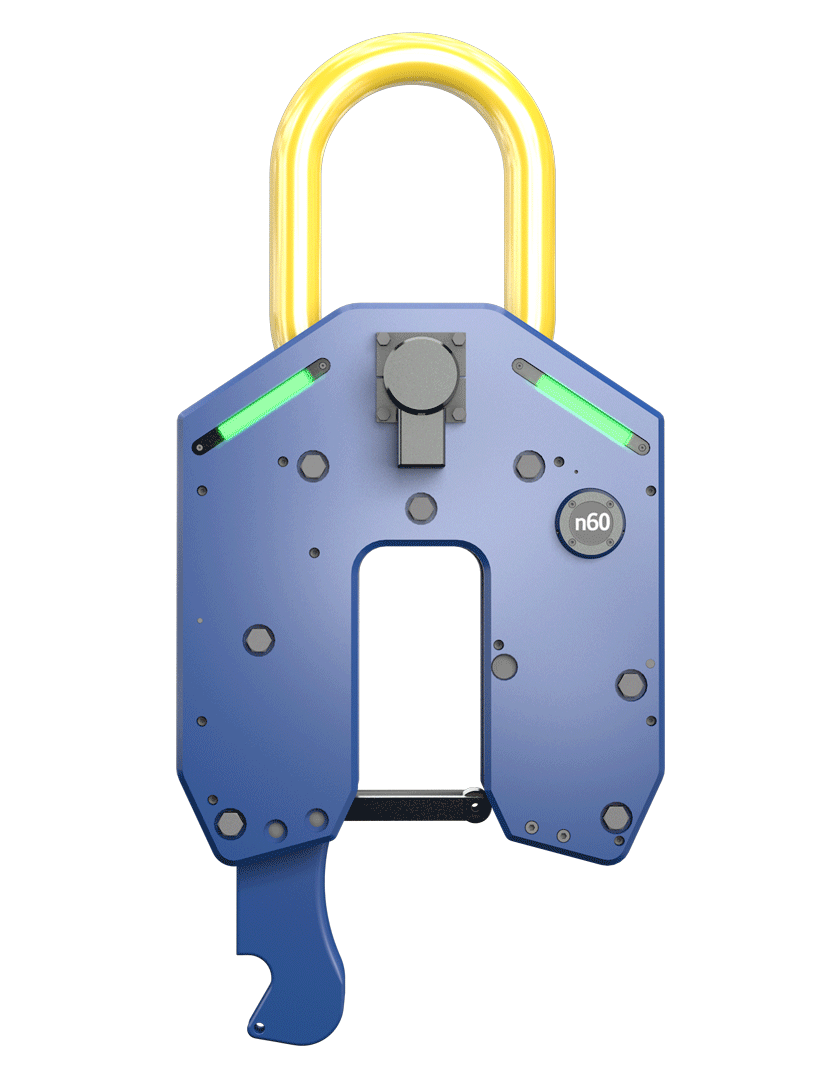

Always On

Con la modalità Always On (Sempre Acceso), il sistema del codice cromatico
dell’indicatore di stato LED sarà sempre visibile. Blu – se chiuso –
e verde – se aperto – sono spie continue per 10 secondi e
e poi diventano intermittenti per risparmiare batteria.
Attiva questa modalità premendo il pulsante in alto dietro la batteria.

Durata della Batteria:
5,000 cicli / 250 ore in modalità standby

Ganci di sollevamento a rilascio automatico

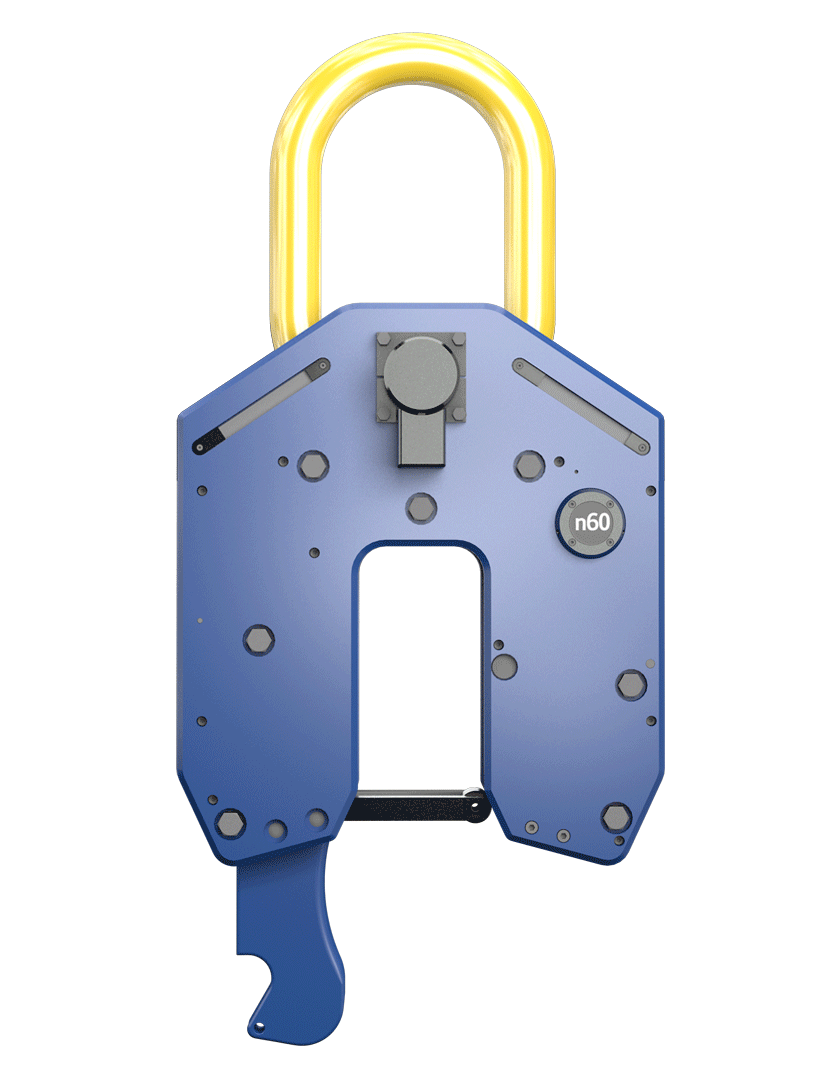

Smart Nap

La modalità Smart Nap (Riposo Intelligente) riduce il consumo di batteria
attivando il sistema del codice cromatico del LED quando il gancio
del NEO50/NEO60 inizia i suoi movimenti di chiusura.
Fino a quel momento, il gancio di sollevamento è in modalità riposo
e i suoi componenti elettronici e la batteria non sono attivi.

Durata della Batteria:
5,000 cicli / fino a 2 mesi in modalità standby.

Gancio di sollevamento ad innesto automatico



Cella di Carico *

Il NEO50/NEO60 è dotato di una cella di carico.

Questa cella di carico è precisa, affidabile, robusta, compatta e interamente integrata al
gancio di sollevamento
. Non aumenta, inoltre, il peso o le dimensioni dell’unità.

Con la cella di carico, a partire dall’1% del carico limite di lavoro, l’intermittenza
dell’indicatore di stato LED ha una frequenza maggiore. Con questa caratteristica, è visivamente
riconoscibile che il gancio di sollevamento è chiuso e con un carico sospeso.

* Questa caratteristica è opzionale



Cella di carico per gancio di sollevamento



Ulteriori Informazioni sulla Cella di Carico

Specifiche

Load Cell Type Flexion Ring
Material Stainless Steel
Protection IP66
Nominal Capacity (Ln) 50,000
Precision Class 0.5%
Minimum Dead Load 0% Ln
Service Load 150% Ln
Ultimate Load 400% Ln
Total Error < ±0.5% Sn
Repeatability Error < ±0.02% Sn
Creep Error (30 min.) < ±0.01% Sn
Temperature Compensation -20 ºC to 60 ºC
Temperature Limits -20 ºC to 90 ºC
Nominal Sensivity (Sn) 1 ±0.25% mV/V
Input Impedance 400 ±30
Output Impedance 352 ±5
No Load Input < ±2% Sn
Insulation Resistance > 5,000 M
Temperature Effect:
on zero < ±0.02% Sn / 5 ºC
on sensitivity < ±0.02% Sn / 5 ºC

Puntatore Laser

Il NEO50/NEO60 possiede un puntatore laser come funzione opzionale.
Nelle operazioni di sollevamento, e da un certa distanza, il senso di profondità può essere calcolato male.

Il puntatore laser agisce da guida per posizionare perfettamente e mettere il gancio di
sollevamento NEO50/NEO60 nella posizione corretta quando raggiunge il punto di sollevamento.

Può essere attivato manualmente premendo il pulsante che si trova dietro l’alloggiamento della batteria.

* Questa caratteristica è opzionale



Fail-safe Design

Grazie al suo design fail-safe (a prova di guasto), quando il carico è correttamente posizionato sul
gancio di sollevamento, non è possibile rilasciare o far cadere il carico che è stato sollevato.



Gancio a prova di guasto

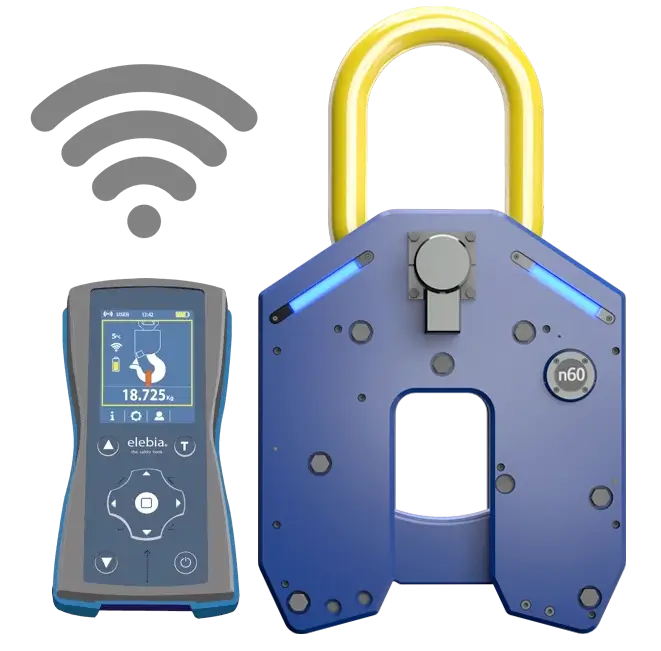

Comando a Distanza

Aggancia a distanza qualsiasi carico con uno dei nostri telecomandi.
Ognuno di loro permette un controllo facile ed affidabile e in totale sicurezza.

Invia tutti gli ordini necessari e ricevi tutte le informazioni dal gancio
di sollevamento NEO50/NEO60 direttamente sul tuo telecomando.



Remote Control Crane Hook

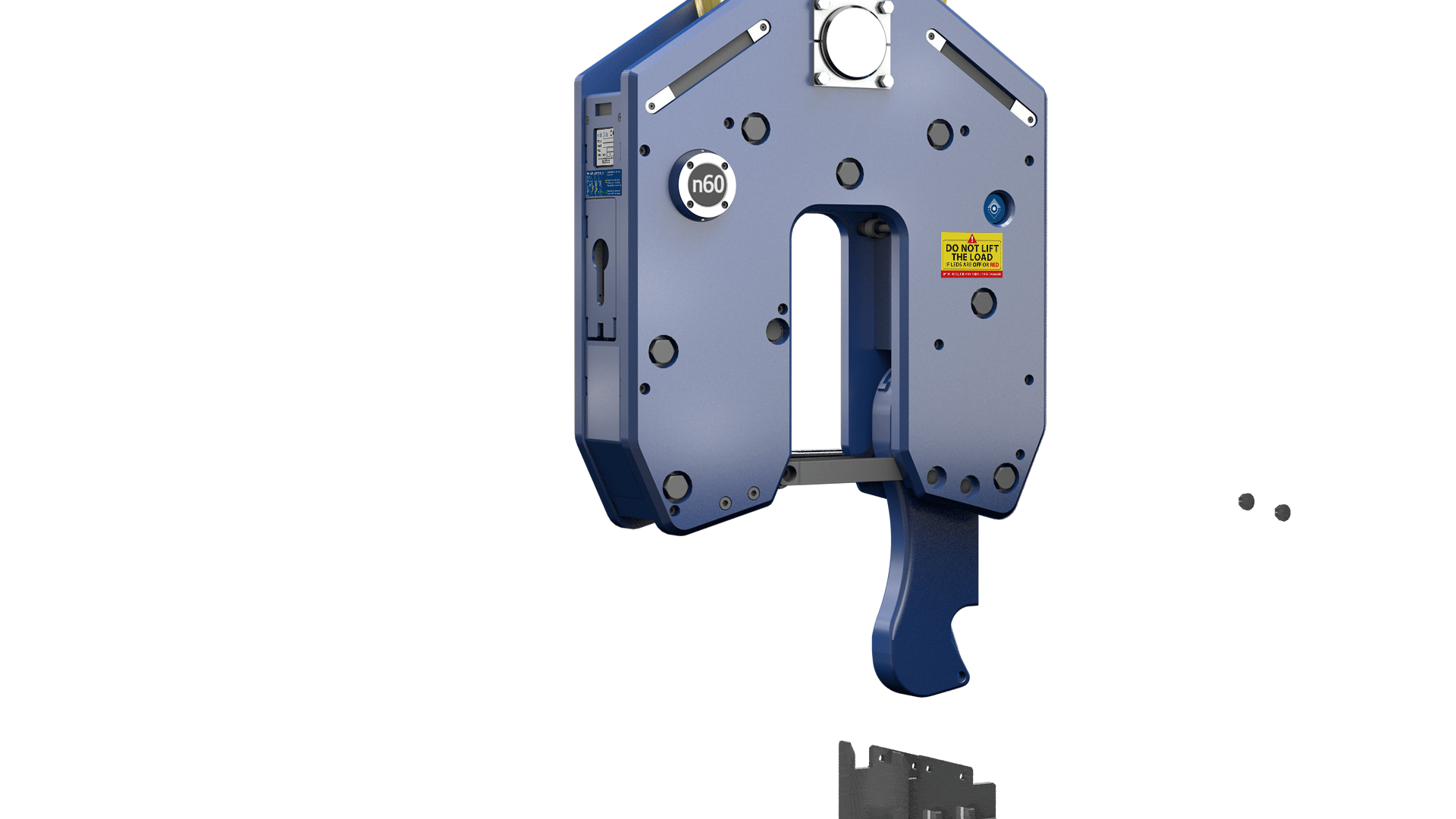

Punta Metallica *

Una punta metallica può essere inserita per semplificare l’orientamento e l’approccio di NEO verso il punto di sollevamento.
Fabbricata in acciaio ad alta resistenza, è rinforzata per proteggere il gancio contro gli urti.

* Questa caratteristica è opzionale



Punta in metallo per gancio di sollevamento

Guardalo in Azione!

Punto di Sollevamento Arc50

ARC 50 di Codipro è un punto di sollevamento disegnato specialmente per sopportare
carichi pesanti e particolarmente adatto agli stampi a sollevamento.

È stato concepito per essere utilizzato con il gancio di sollevamento NEO50,
ma può essere usato anche in combinazione con altri ganci di sollevamento,
con anelli di un diametro inferiore a 100mm e con il nuovo gancio di sollevamento NEO20.

Punto di sollevamento ARC50



Controllo Manuale

Se fosse necessario controllare manualmente i componenti
elettronici del NEO50/NEO60, il processo è molto semplice.

A livello del suolo, aprire semplicemente la scanalatura e attendere fino a quando il LED diventa verde.

Se il processo del controllo manuale deve essere portato
a termine in altezza, sono necessari i seguenti tre passi:

1. Inserire la fine/punta dell’asta nella copertura della scanalatura.
2. Abbassare la fine/punta dell’asta fin quando non raggiunge
l’estremità inferiore più stretta della copertura della scanalatura.
3. Premere fin quando la scanalatura si apre e attendere che il LED diventi verde.



Gancio di sollevamento a rilascio remoto

Livello del Suolo

In Altezza



Standard Normativi

Il gancio di sollevamento NEO50/NEO60 è certificato secondo i seguenti standard ufficiali:

NEO50:
ETSI EN 300 220-1 V3.1.1 ETSI EN 303 446-2 V1.1.0 UNE-EN 60730-1:2013
ETSI EN 300 220-2 V3.1.1 UNE-EN 1050< EN 10204 3.1.B
ETSI EN 303 446-1 V1.1.0 UNE-EN 13135:2013
NEO50 & NEO60:
UNE-EN 60204-1:2007 UNE-EN 61000-6-4:2007 UNE-EN 61000-6-2:2006
UNE-EN ISO12100:2012
NEO60:
UNE-EN 13155:2004+A2

Direttiva sulla sicurezza delle macchine (D2006/42/EC).

Direttiva EMC (2014/30/EU).

Garanzia di qualità della produzione conformemente alla norma ISO9001.

Direttiva Bassa Tensione (2014/35/EU).

Direttiva sulle Apparecchiature Radio (2014/53/EU).

Numero di Certificazione del Progetto di Costruzione ARIB 203-JN0689.

Identificatore FCC 2ACLHEVO: Sistema di Trasmissione Digitale.

Ogni meccanismo viene consegnato con il marchio CE e una dichiarazione di conformità CE.

elebia è membro della FEM (European Federation of Materials Handling).



Standard normativi per il gancio di sollevamento
